Flow

一个根据`FlowDelegate`实现，对子组件高效地进行尺寸和位置排列的组件

在Flutter中，Flow组件是一个高级且灵活的布局组件，用于实现自定义的流式布局。它允许开发者通过自定义的FlowDelegate来控制子组件的排列方式，适用于需要动态、复杂布局的场景，比如瀑布流、环形布局或者自定义动画效果。Flow仅重绘和重新布局受影响的子组件，性能较优。可以配合动画实现子组件的动态移动效果。

示例

示例1 使用FlowDelegate

class CustomFlowDelegate extends FlowDelegate {
  CustomFlowDelegate({this.margin = EdgeInsets.zero});

  final EdgeInsets margin;

  @override
  Size getSize(BoxConstraints constraints) {
    // 定义 Flow 组件的整体大小
    return Size(constraints.maxWidth, constraints.maxHeight);
  }

  @override
  void paintChildren(FlowPaintingContext context) {
    // 绘制子组件
    double x = margin.left;
    double y = margin.top;

    for (int i = 0; i < context.childCount; i++) {
      // 获取子组件的大小
      Size childSize = context.getChildSize(i)!;

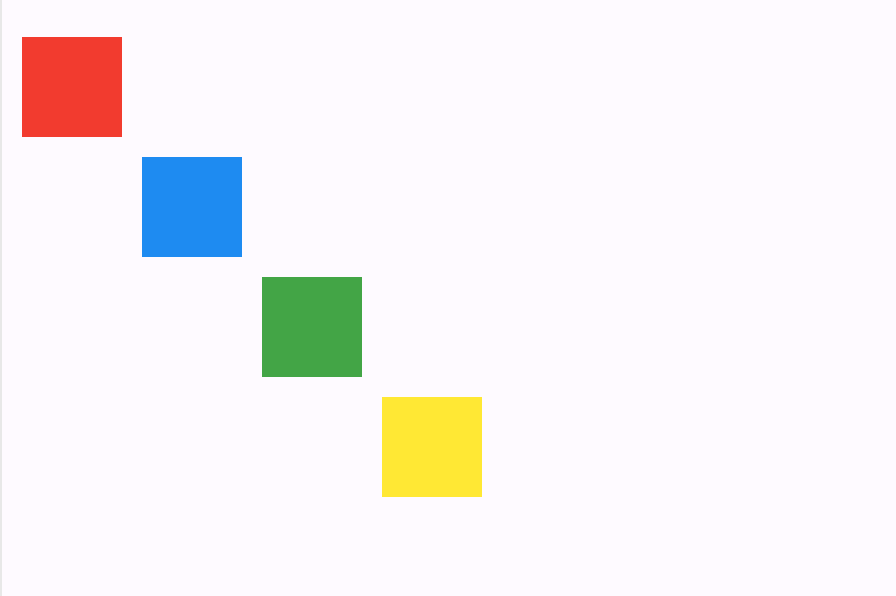

      // 设置子组件的位置（沿对角线排列）
      context.paintChild(
        //根据索引自动获取对应的子组件进行绘制
        i,
        //translationValues中传入对应的x轴 y轴 z轴圆点
        transform: Matrix4.translationValues(x, y, 0),
      );
      x += childSize.width + 10; // 横向间距
      y += childSize.height + 10; // 纵向间距
    }
  }

  @override
  bool shouldRepaint(covariant CustomFlowDelegate oldDelegate) {
    // 判断是否需要重绘
    return margin != oldDelegate.margin;
  }
}

FlowDelegate中的重要方法:

  • paintChildren 定义子组件的绘制位置
  • getSize 定义整个Flow组件的大小
  • shouldRepaint 决定是否要进行重绘
  • getConstraintsForChild 为每个子组件提供约束

示例2 结合Animation 实现子组件动态移动效果

class FlowMenu extends StatefulWidget {
  const FlowMenu({super.key});

  @override
  State<FlowMenu> createState() => _FlowMenuState();
}

class _FlowMenuState extends State<FlowMenu> with SingleTickerProviderStateMixin {
  late AnimationController menuAnimation;
  IconData lastTapped = Icons.notifications;
  final List<IconData> menuItems = <IconData>[
    Icons.home,
    Icons.new_releases,
    Icons.notifications,
    Icons.settings,
    Icons.menu,
  ];

  void _updateMenu(IconData icon) {
    if (icon != Icons.menu) {
      setState(() => lastTapped = icon);
    }
  }

  @override
  void initState() {
    super.initState();
    menuAnimation = AnimationController(duration: const Duration(milliseconds: 250), vsync: this);
  }

  Widget flowMenuItem(IconData icon) {
    final double buttonDiameter = MediaQuery.of(context).size.width / menuItems.length;
    return Padding(
      padding: const EdgeInsets.symmetric(vertical: 8.0),
      child: RawMaterialButton(
        fillColor: lastTapped == icon ? Colors.amber[700] : Colors.blue,
        splashColor: Colors.amber[100],
        shape: const CircleBorder(),
        constraints: BoxConstraints.tight(Size(buttonDiameter, buttonDiameter)),
        onPressed: () {
          _updateMenu(icon);
          //根据AnimationController当前的状态，来决定是正向播放动画还是反向播放动画
          menuAnimation.status == AnimationStatus.completed
              ? menuAnimation.reverse()
              : menuAnimation.forward();
        },
        child: Icon(icon, color: Colors.white, size: 45.0),
      ),
    );
  }

  @override
  Widget build(BuildContext context) {
    return Flow(
      delegate: FlowMenuDelegate(menuAnimation: menuAnimation),
      children: menuItems.map<Widget>((IconData icon) => flowMenuItem(icon)).toList(),
    );
  }
}

class FlowMenuDelegate extends FlowDelegate {
  FlowMenuDelegate({required this.menuAnimation}) : super(repaint: menuAnimation);

  final Animation<double> menuAnimation;

  @override
  bool shouldRepaint(FlowMenuDelegate oldDelegate) {
    return menuAnimation != oldDelegate.menuAnimation;
  }

  @override
  void paintChildren(FlowPaintingContext context) {
    double dx = 0.0;
    for (int i = 0; i < context.childCount; ++i) {
      dx = context.getChildSize(i)!.width * i;
      context.paintChild(i, transform: Matrix4.translationValues(dx * menuAnimation.value, 0, 0));
    }
  }
}

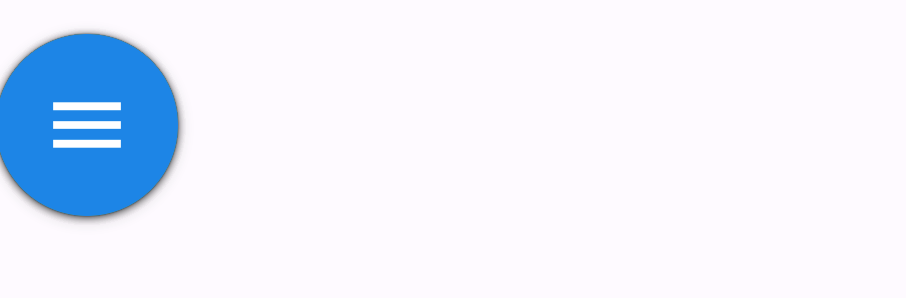

动画未开始，menuAnimation.value的值为0，所有的子组件都在原点处绘制

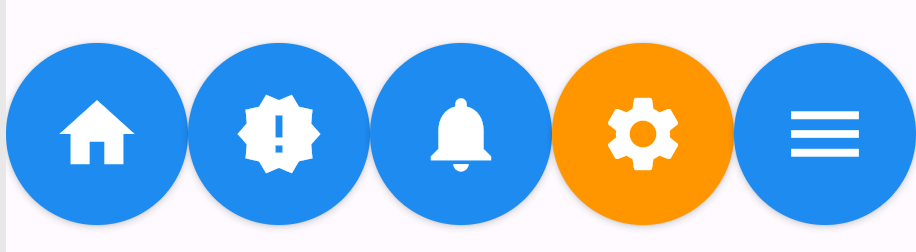

动画执行完毕，menuAnimation.value的值为1，子组件在对应位置 * width的地方进行绘制

构造函数

Flow.new({
  Key? key,
  required FlowDelegate delegate,
  List<Widget> children = const <Widget>[],
  Clip clipBehavior = Clip.hardEdge
})


Flow.unwrapped({
  Key? key,
  required FlowDelegate delegate,
  List<Widget> children = const <Widget>[],
  Clip clipBehavior = Clip.hardEdge
})
  • 正常通过new构造函数创造的Flow组件，它的每一个子组件都会被包裹在RepaintBoundary中，用于在子组件重绘的时候判断是否需要整体重绘Flow组件。
  • 通过unwrapped构造函数创建的Flow组件，子组件不会被包裹在RepaintBoundary中，适用于子组件数量较少，且不希望RepaintBoundary消耗性能。

属性

属性名属性类型说明
childrenList<Widget>子组件
clipBehaviorClip根据设置决定是否裁剪内容
delegateFlowDelegate组件的布局委托对象
